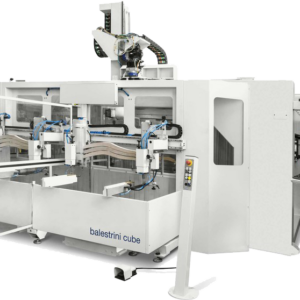

Frézovací hlavy Balestrini Cube fungují jako dvě nezávislá 5osá obráběcí centra a provádějí širokou škálu operací na obrobku ve velmi krátkém čase.
Inovativní struktura stroje, vybavená nezávislými zdvihy, umožňuje oběma pracovním jednotkám zpracovávat obrobek současně, bez překrývání nebo omezení.
Další informace
DVĚ OBRÁBĚCÍ CENTRA V JEDNOM
Dvě multifunkční operační hlavy provádějí obrábění / manipulaci s obrobkem a polohování pracovních stolů.

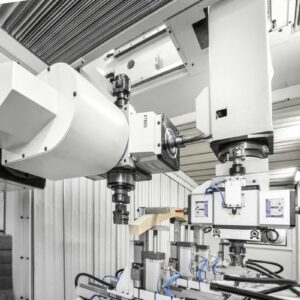

SYNCHRONIZACE PRACOVNÍCH HLAV
Pohyby obou operačních hlav jsou synchronizovány NC řízením, aby se mohly během obrábění obrobku překrývat.

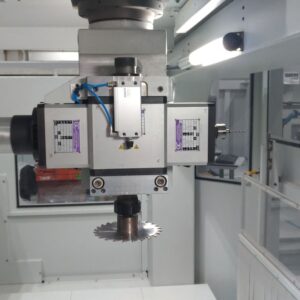

PRACOVNÍ JEDNOTKA X34
Otočná pracovní jednotky se čtyřmi vývody a třemi elektrickými vřeteny
(1 x 9,5 kW, 2 x 4 kW)

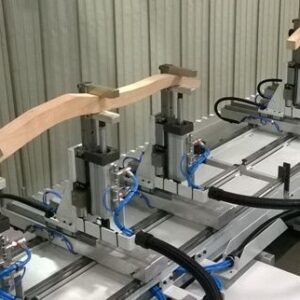

ZAŘÍZENÍ PRO UZAMČENÍ DÍLCŮ
Pracovní stoly s automatickým polohováním
Technická data
| Rychlost pracovních os X Y Z | X Y Z | m/min | 80 |
| Rozsah pracovních os horní jednotky | X | mm | 4100 |
| Y | 800 | ||
| Z | 860 | ||
| C | ° | +/- 370 | |
| A | 360 kont. | ||
| Rozsah pracovních os zadní jednotky | U | mm | 3600 |
| V | 800 | ||
| W | 860 | ||
| D | ° | +/- 370 | |
| B | 360 kont. | ||
| Pohyb pracovních stolů | P | mm | 1920 |
| Q | 1920 | ||
| Pracovní vřetena s kapalinovým chlazením | X34 | kW | 1x 9,5 + 2x 4 |
| 5 os s výměnou nástroje | 1x 12 | ||
| Maximální velikost obrobku | Na jednom stole | mm | 300 x 300 x 1500 |
| Se dvěma spárovanými stoly | 300 x 300 x 3000 | ||
| Možnosti | Dvojitý nakladač | ||
| Průběžný podavač | |||
| Jedno, nebo dvojité manipulační zařízení | |||
Fotogalerie
-

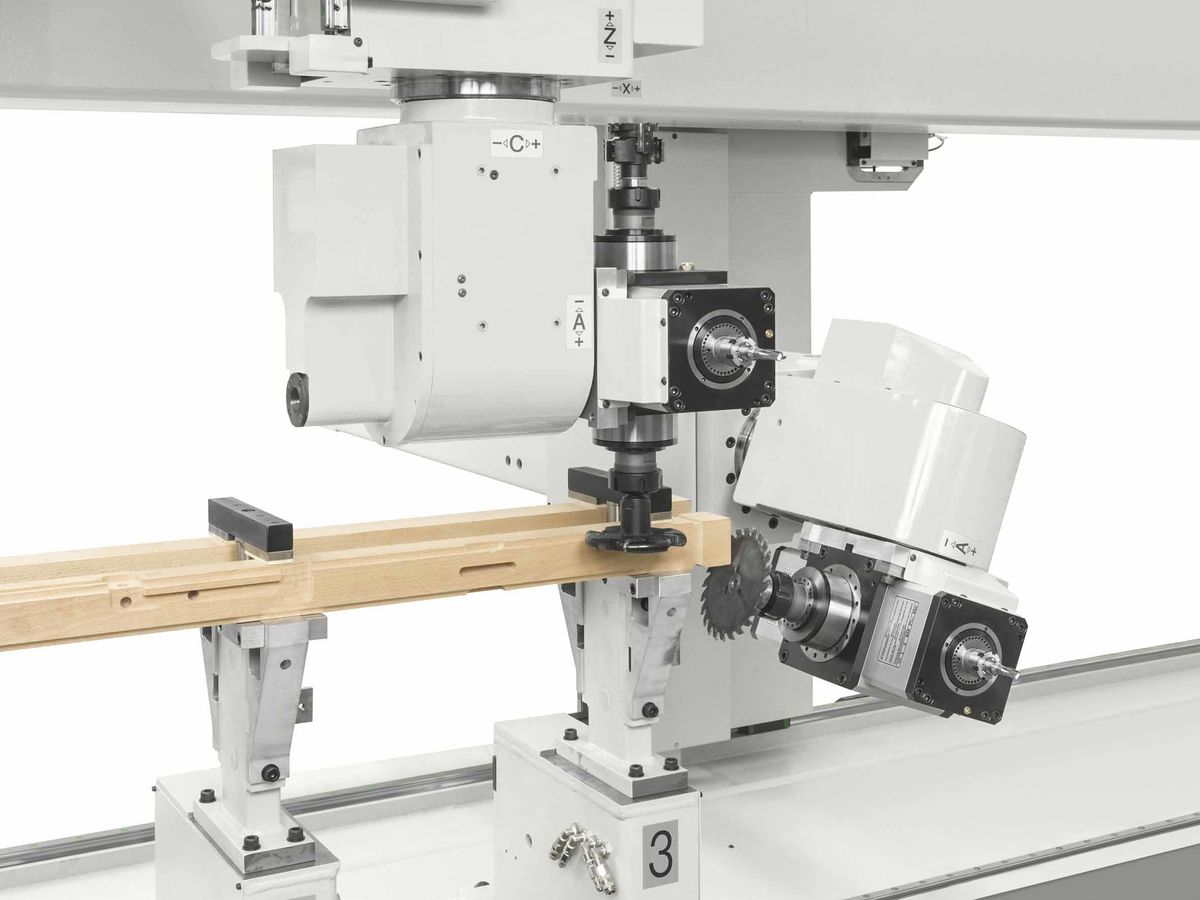

- Obráběcí hlavy
-

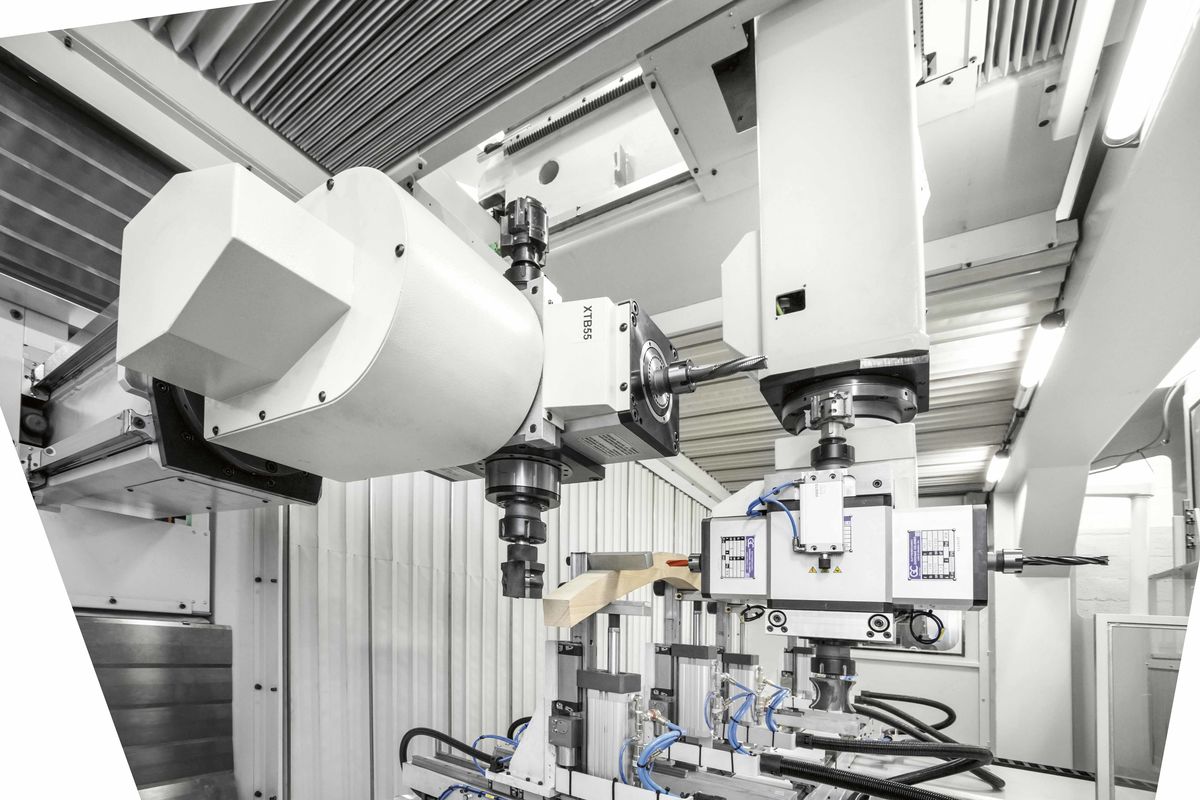

- Synchronizace pracovních hlav
-

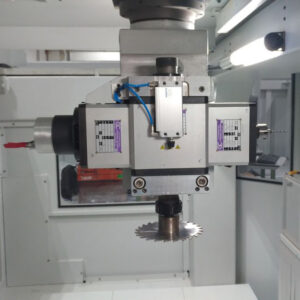

- Pracovní jednotka X34
-

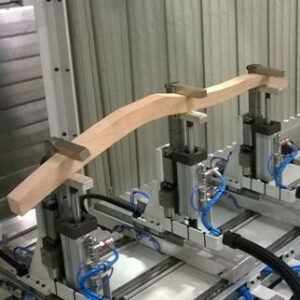

- Pracovní stůl Balestrini Cube
-

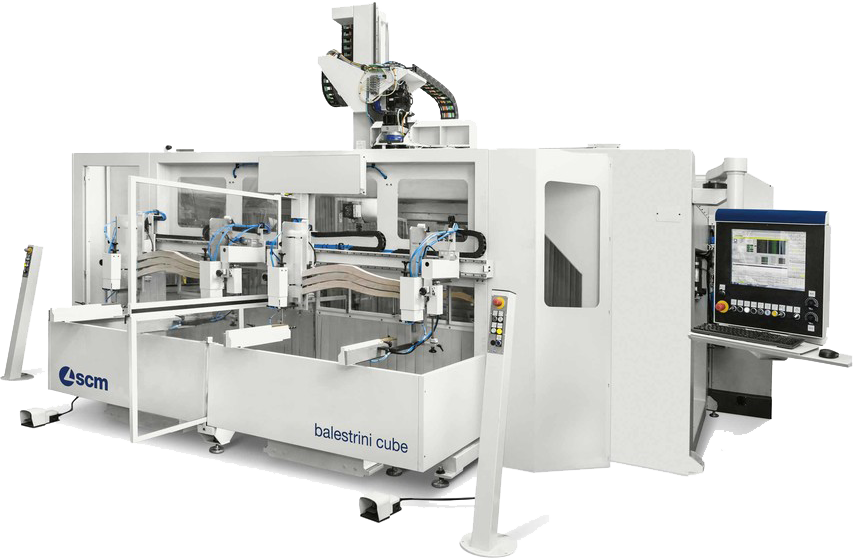

- Balestzini Cube
